Langkah langkah upgrade firmware Switch Procurve 2650

Berikut adalah langkah-langkah untuk uprgrade firmware switch HP Procurve 2650

Untuk melakukan upgrade firmware siapkan:

1. Kabel konsol
2. USB to Serial untuk notebook baru sudah tidak menyediakan port serial
3. Kabel UTP untuk proses upload / download OS dari ke switch
4. TFTP Server bisa di download dari solarwind: http://www.solarwinds.com/register/registration.aspx?program=52&c=70150000000CcH2&INTCMP=ILC-TFTP_Top_DL
5. Download putty.exe untuk telnet, ssh dan serial koneksi : http://www.putty.org/

Langkah1

Download firmware switch dari:

http://h10144.www1.hp.com/customercare/support/software/summarypages/h-j4900-c.htm

simpan di direktori misal :

C:\Users\Harijanto\Downloads\2600-Software-H1083\

Langkah2

Jika switch belum di konfigure IP nya pasang kabel konsol + usb to serial , lalu gunakan aplikasi hyperterminal atau putty.exe , jangan lupa nyalakan switchnya juga.

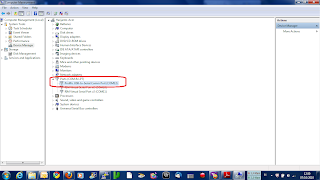

Untuk mengetahui di COM berapa kabel serial tersebut terpasang caranya cek di device-manager , cara paling praktis klik kanan di my computer lalu pilih manage


di contoh ini usb to serial di com13

setelah mengetahui di com berapa jalankan program putty.exe


pilih serial dan ketik com13 lalu klik Open


enter -> enter maka putty akan mendetek kecepatan baud-ratenya kalau sudah bisa komunikasi makan akan muncul CLI dari switch procurve tersebut


ketik : sh run

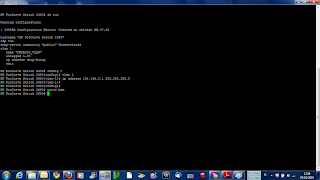

maka akan muncul konfigurasi switch tersebut, di contoh ini switch belum di beri IP statik , untuk itu setup ip statik di vlan1 caranya ketik:

config t
vlan1
ip address 192.168.0.1 255.255.255.0

untuk menyimpan konfigurasi ketik:

write mem


Langkah 3

kemudian set ip 192.168.0.2 mask 255.255.255.0 di interface ethernet pada notebook seperti berikut ini:

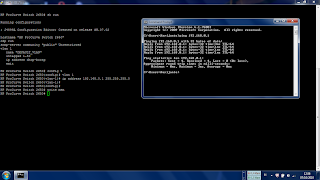

setelah notebook diset ip 192.168.0.2 netmask 255.255.255.0 maka harusnya dari notebook sudah bisa ping ke 192.168.0.1


Langkah 4

lalu aktfikan tftp solarwind , arahkan direktori ke path dimana file firmware / os switch berada dengan cara klik file->configure->storage klik browse arahkan ke direktori dimana file firmware / os berada kalau sudah klik OK


jangan lupa klik "Start" agar tftp server dijalankan


Langkah 5

di konsole putty ketik: menu maka akan muncul menu dan pilih "Download OS"


masukkan ip tftp server dalam contoh ini: 192.168.0.2 dan nama file dalam contoh ini: H_10_83.swi , kemudian pilih execute

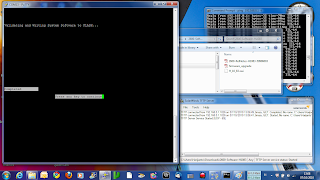

jika semua benar maka proses download os akan dilaksanakan


Jika sudah selesai maka akan ada pesan sbb:

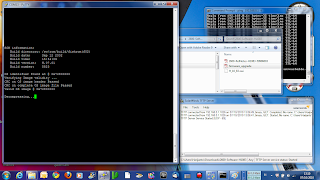

selanjutnya switch harus di reboot, jika tidak boot otomatis ketik: boot, maka switch akan melakukan proses reboot


dan jika sudah berhasil maka kalau di : sh run , maka tampilannya aka sbb:


di sini bisa dilihat bahwa firmware/os switch sudah menggunakan versi baru yang tadi di download

Selamat mencoba
